① 控制回路與負載回路之間光電隔離.
② 可控硅輸出,零電流關斷,電壓過零開啟.
③ 使用時需配適當散熱器,必要時加強迫風冷.
④ 控制信號與TTL邏輯兼容;可選配安全防護罩.
⑤ 阻燃工程塑料外殼,金屬底板.
⑥ 用途廣范,可用于阻性感性負載:如白熾燈,調溫,工業電爐,烘箱,電機,電氣開關柜,自動化控制等設備.
⑦具體參數或使用注意事項,可致電或微信:13636400688加微信時請注明來意,在線QQ:77160609
二. 單相固態繼電器產品概述
交流固態繼電器是一種無觸點通斷電子開關,其中兩個端子為輸入控制端,另外兩端為輸出受控端,中間采用光電隔離,作為輸入輸出之間采用光電耦合.在輸入端加上直流或脈沖信號,輸出端就能從關斷狀態轉變成導通狀態(無信號時呈阻斷狀態),從而控制較大負載.整個器件無可動部件及觸點,可實現相當于常用的機械式電磁繼電器一樣的功能.
由于固態繼電器是由固體元件組成的無觸點開關元件,所以與電磁繼電器相比具有工作可靠、開關速度快、無噪音、壽命長、體積小、無火花、耐蝕防爆抗振等特點.對外界干擾小,能與邏輯電路兼容、抗干擾能力強、開關速度快和使用方便等一系列優點,因而具有很寬的應用領域,有逐步取代傳統電磁繼電器之勢,并可進一步擴展到傳統電磁繼電器無法應用的計算機等領域,目前已廣泛應用于計算機外圍接口設備、電爐加熱恒溫設備;數控機械、遙控系統、工業自動化裝置;信號燈、交通燈、照明舞臺燈光控制設備;儀器儀表、醫療器械、復印機、彩擴機、橡塑機械、自動洗衣機;另外在化工、煤礦等需防爆、防濕、防腐蝕場合中都有大量使用,已成為繼電器家庭(EMR)的理想更新換代產品.

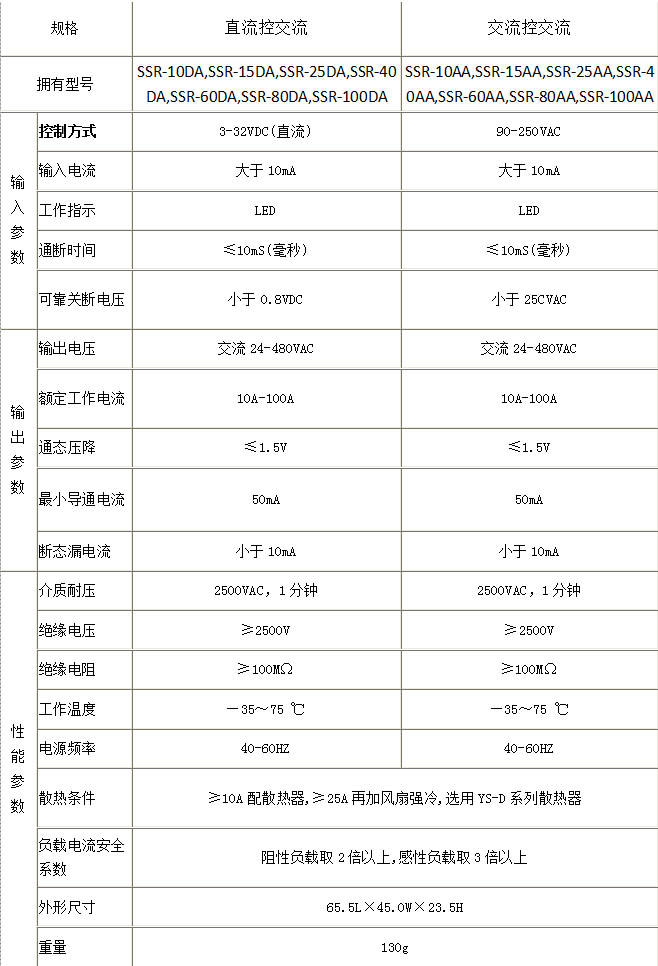

三. 以下是單相固態繼電器參數:

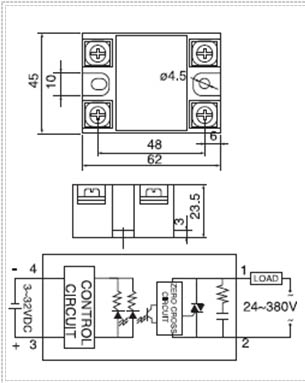

四. 單相固態繼電器安裝接線圖:(單位:mm)
五. 固態繼電器產品選用注意事項:
● 選擇產品時,應根據負載的性質不同,在電流檔次上留有不同的余量.(阻性負載時,可按2倍以上負載電流選取.感性或容性負載時,可按3倍以上負載電流選取).

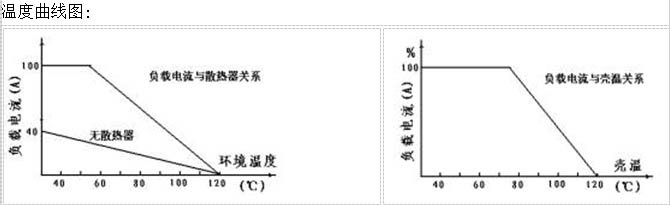

● 根據負載電流與環境溫度的關系,當環境溫度較高或散熱條件欠佳時.應增加電流容量.為防使用時負載短路,要求在負載回路中串接與本產品相應的快速斷路開關或快速熔斷器.
● 感性負載時,應在輸出端并接壓敏電阻,以防過壓時損壞晶閘管.壓敏電阻(MOV)的選配:240V檔時選430-470V,440V檔時選680-750V, 660V檔時選1100-1200V.
● 安裝時,要求散熱器與本產品接觸面之間必須平整、光潔,并在其表面均勻涂上一層導熱硅脂,最后再將套上平墊圈、彈簧墊圈的螺絲對稱擰緊固定.
● 當固態繼電器首次工作停機后,應趁其尚有余溫再緊固一下固定螺釘,以使固態繼電器底板和散熱器表面能夠緊密接觸,達到最佳散熱效果.
● 不同型號固態繼電器其標稱電流是在環境溫度.
